50HZ 60HZ macchina di ispezione stencil resistente all'usura per maglie di acciaio

Attrezzature di prova per maglie di acciaio, maglie di filo e schede PCBATW-6200

Distanza di rilevamento:

Rame di rilevamento massimo 750 mm * 750 mm

Forte universalità:

Adatto per la prova di maglie di acciaio, maglie di filo e schede PCBA

Facile da usare:

Rilevazione manuale in tempo reale, semplice e conveniente

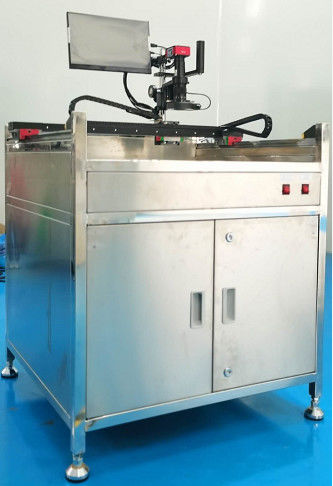

Composizione della macchina:

Fotocamera industriale e schermo di visualizzazione in tempo reale

Un componente importante del dispositivo, uno responsabile dell'immagine e l'altro responsabile della visualizzazione dell'immagine in tempo reale

Sistema di sorgente luminosa:

La combinazione della sorgente luminosa circolare superiore e della sorgente luminosa senza ombra inferiore garantisce una visualizzazione più chiara dei risultati di rilevamento

Componenti strutturali:

1. Componenti di guida di alta precisione e componenti di slider per un funzionamento più facile e fluido;

2. Tavolo da tavolo in vetro temperato a specchio;

3- telaio in acciaio inossidabile, resistente alla ruggine, robusto e resistente;

4I componenti strutturali sono anodizzati in nero, che è complessivamente bello e leggero.

Istruzioni di funzionamento:

Preparazione per l'avvio

1. Conferma se la tensione di ingresso è corretta

2. Confermare se la presa nella scatola elettrica è sicura

3. Verificare che la connessione tra la fotocamera e lo schermo sia corretta

4. Iniziazione e debugging dello schermo di visualizzazione

Accendere l'interruttore di alimentazione principale e l'interruttore dello schermo

5. Installazione e utilizzo del mouse

6. Impostazione e utilizzo dello schermo

Quando lo schermo di visualizzazione è acceso e il mouse è collegato, clicca con il tasto destro per visualizzare l'immagine mostrata nella seguente immagine a destra

Passi di funzionamento:

1. Accendere l'alimentazione e premere il pulsante [Power] in basso a destra del banco di lavoro

2. Posizionare la maglia di acciaio da sottoporre a prova orizzontalmente sul [ Tabella di prova ]

3Regolare la luminosità e la messa a fuoco della lente della luce circolare superiore.

4Tenere il braccio e controllare la direzione dell'asse XY per allineare la lente con ogni posizione da rilevare.

5. Osservare lo schermo di visualizzazione in tempo reale per il giudizio manuale

Precauzioni:

1. Durante l'installazione della piattaforma di prova, è necessario regolare il livello e fissare saldamente la tazza del piede

2- non appoggiare detriti sulla rotaia guida e sul banco di lavoro, mantenendolo in modo regolare

3- La rotaia guida deve essere lubrificata regolarmente

4La macchina deve essere messa a terra secondo i regolamenti.

5L'obiettivo e lo schermo sono strumenti di precisione, con una leggera forza di controllo del movimento

Parametri del prodotto:
