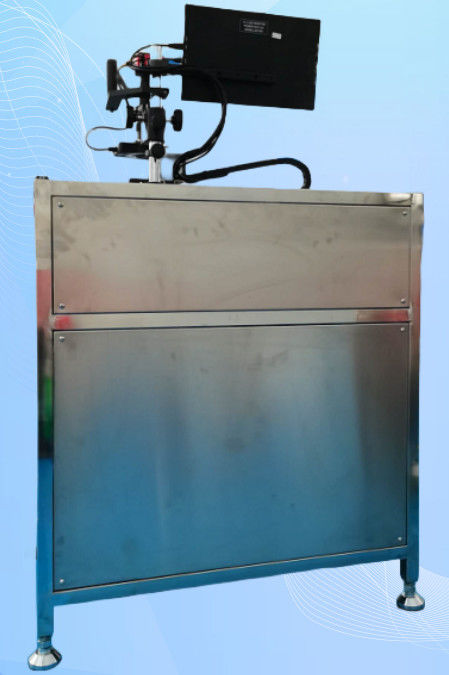

Macchina di ispezione con stencil a maglia di filo Antiusura Pratica 220V

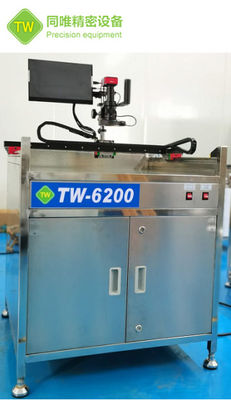

SMT Stensil Inspection MachineTW-6200

Specificità:

TW-6200 tabella di ispezione stencil è un'attrezzatura di ispezione stencil economica, dotata di fotocamera industriale ad alta definizione, combinata con sistema di sorgente luminosa senza ombre piano,la trasmissione in tempo reale dell'immagine di scatto al monitor per l'identificazione, ridurre la difficoltà dell'ispezione, migliorare la precisione e l'efficienza dell'ispezione.

Distanza di rilevamento:

Rame di rilevamento massimo 750 mm * 750 mm

Forte universalità:

Adatto per la prova di maglie di acciaio, maglie di filo e schede PCBA

Facile da usare:

Rilevazione manuale in tempo reale, semplice e conveniente

Composizione della macchina:

Fotocamera industriale e schermo di visualizzazione in tempo reale

Un componente importante del dispositivo, uno responsabile dell'immagine e l'altro responsabile della visualizzazione dell'immagine in tempo reale

Sistema di sorgente luminosa:

La combinazione della sorgente luminosa circolare superiore e della sorgente luminosa senza ombra inferiore garantisce una visualizzazione più chiara dei risultati di rilevamento

Componenti strutturali:

1. Componenti di guida di alta precisione e componenti di slider per un funzionamento più facile e fluido;

2. Tavolo da tavolo in vetro temperato a specchio;

3- telaio in acciaio inossidabile, resistente alla ruggine, robusto e resistente;

4I componenti strutturali sono anodizzati in nero, che è complessivamente bello e leggero.

Istruzioni di funzionamento:

Preparazione per l'avvio

1. Conferma se la tensione di ingresso è corretta

2. Confermare se la presa nella scatola elettrica è sicura

3. Verificare che la connessione tra la fotocamera e lo schermo sia corretta

4. Iniziazione e debugging dello schermo di visualizzazione

Accendere l'interruttore di alimentazione principale e l'interruttore dello schermo

5. Installazione e utilizzo del mouse

6. Impostazione e utilizzo dello schermo

Quando lo schermo di visualizzazione è acceso e il mouse è collegato, clicca con il tasto destro per visualizzare l'immagine mostrata nella seguente immagine a destra

Passi di funzionamento:

1. Accendere l'alimentazione e premere il pulsante [Power] in basso a destra del banco di lavoro

2. Posizionare la maglia di acciaio da sottoporre a prova orizzontalmente sul [ Tabella di prova ]

3Regolare la luminosità e la messa a fuoco della lente della luce circolare superiore.

4Tenere il braccio e controllare la direzione dell'asse XY per allineare la lente con ogni posizione da rilevare.

5. Osservare lo schermo di visualizzazione in tempo reale per il giudizio manuale

Precauzioni:

1. Durante l'installazione della piattaforma di prova, è necessario regolare il livello e fissare saldamente la tazza del piede

2- non appoggiare detriti sulla rotaia guida e sul banco di lavoro, mantenendolo in modo regolare

3- La rotaia guida deve essere lubrificata regolarmente

4La macchina deve essere messa a terra secondo i regolamenti.

5L'obiettivo e lo schermo sono strumenti di precisione, con una leggera forza di controllo del movimento

Parametri del prodotto:
